链斗输送机

链斗输送机

详细信息 :

流化床锅炉灰渣处理输送系统

一、概述

我公司开发的以新型高效滚筒冷渣机为代表的灰渣处理设备适用25MW-1000MW机组的CFB锅炉,目前常用的处理系统有以下几种型式:

型式1:滚筒冷渣机+水平胶带输送机+大倾角胶带输送机;

型式2: 滚筒冷渣机+埋刮板输送机+斗式提升机;

型式3:滚筒冷渣机+链斗输送机+斗式提升机;

型式4:滚筒冷渣机+链斗输送机+倾斜链斗输送机;

二、系统主要设备规格及特点

1、多内仓滚筒冷渣机

GTLE 系列多内仓体滚筒冷渣机是我司在总结了百叶滚筒及多管滚筒结构的经验,经过长期研发、试验推出的新型冷渣机,是目前国内在同等直径、同等布置条件下冷渣效果最好的冷渣机之一,尤其适合渣量大而布置空间受限的电厂使用。

目前已形成出力范围在2-30t/h,排渣温度低于80℃,滚筒内直径从800mm-1800mm的成套系列产品;其主要特点如下:

1.) 显著提高了同等尺寸滚筒的换热面积,是同尺寸单筒结构换热面积的5 倍,有效换热面积是双套筒结构的2 倍以上;

2.) 高密度倾斜扬料叶片的设置,增加了叶片、筒壁和灰渣的接触面积和时间,强化了传热效果;

3.) 多仓体结构,使得料层厚度降低,增强了换热效果;

4.) 多仓体结构使设备运行时携带渣量增加,在同等出力的条件下运行速度降低,延长了物料的有效冷却时间,可以实现物料的深度冷却;

5.) 排渣管膨胀节采用耐温复合结构。

6.) 滚筒两端采用调心滚子轴承支撑,两端的支撑端整体加工,同心度高,保证了滚筒转动平稳和动静结合处密封件的使用寿命;

7.) 滚筒传动采用链条传动,使其传动平稳,避免摩擦轮传动的打滑现象。

8.)转动滚筒与进、出渣装置的动静结合面处采用耐高温增强陶瓷纤维密封填料的密封结构,较原来常用的反螺旋密封结构更加可靠,实现了灰渣和冷却水的零泄漏,保证了现场环境的洁净。

2、MGB、MBS埋刮板输送机

MGB系列采用圆环链或模锻链(MBS系列)作为牵引部件,在封闭的壳体内输送物料的传统产品,目前已形成出力在60t/h以下、槽宽300、400、500、600、1000mm的系列产品。其显著特点如下:

1.)凹齿形拖动链轮,负荷能力大,导向性好,消除因链条磨损节距增大而掉链现象,避免链条跑偏。

2.)单仓式结构,回程链不参与输送物料;进料口采用双侧进料,使回程链条及刮板与进料隔离,避免回程链条及刮板带料。

3.)尾部张紧装置采用蜗轮、蜗杆减速增力的同步张紧机构,张紧省力。

4.)底板衬铸石板,耐磨寿命高;托轮承托回链,省力、减磨,且因刮板、链条自重在托轮间形成的自然挠度,可起到对刮板、链条的自动张紧作用,而无须经常张紧、截短链条的繁琐操作。

5.)占用场地小,布置灵活。

3、LD系列链斗输送机

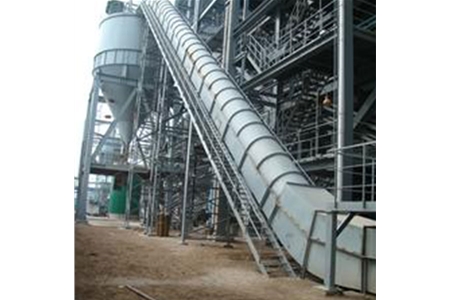

LD链斗式输送机是以沿轨道运行的料斗来水平或倾斜输送物料的设备,广泛应用于电站、矿山、冶金、煤炭等行业的各种松散物料的输送,如锅炉灰渣、水泥熟料、铁渣、矿渣、石灰石、焦炭、碎石等,特别是一些温度高、容重大、块度大、具有锋利锐角和磨琢性强的物料的输送。目前已有斗宽350、450、630、800、1000mm,单机长度70余米的多个规格的产品。其特点如下:

1. )牵引链为板式链,强度高、使用寿命长;

2. )机尾采用弹簧螺旋张紧装置,可使牵引链的张紧力自动调整;

3. )工艺布置灵活,可架高地面或地坑布置,可水平或斜升安装,也可同机水平加斜升安装;

4. )背负驱动机构,占用平面空间小,安装方便。

4、ZBT系列重载板链斗式提升机

ZBT系列重载板链斗式提升机作为HL型、D型等斗式提升机的更新换代产品,以其节能、高效、安全的特点被广大用户认知,而正逐步替代HL型、D型等斗式提升机。其输送形式是:被输送物料由底部进料口喂入连续、密布的料斗中,运至顶端翻转时,利用重力及料斗的导引,卸料至出料口流出。目前的主要有斗宽300、400、500、650、800mm等5个规格,单机高度40余米;主要特点如下:

1.)提升物料范围广。本提升机对物料的种类、特性及块度要求少。其不仅能提升一般的粉状、粒状物料,对少许块状物料及磨琢性较强的物料也有较强的适应性。

2.)提升能力大。出力范围40~500m3/h;提升高度可高达50m。

3.)使用寿命长。本提升机的装料采用流入式,料斗为连续密布式,无需用斗掏料,因此在减少动力消耗的同时,可大大减少链条、链斗的磨损,从而提高其使用寿命。

5、胶带输送机

我司生产的DTII系列胶带输送机、DJ大倾角胶带输送机按用GB /T 10 59和JB/T 8908标准设计制造,胶带采用耐高温胶带或EP系列胶带;产品有带(或基带)宽500、650、800、1000、1200、1400mm等多个规格。

三、订货说明

用户可系统订货,也可按设备单独订货;订货时请列明以下问题:

1.设备出力、物料性质

2.输送水平距离和垂直高度

3.布置方式及数量
