湿渣捞渣机及其附属设备

一、概述

以GBL系列刮板捞渣机为主设备的煤粉锅炉用底渣处理设备包括捞渣机、炉下渣斗（也称渣井）、液压关断门、脱水渣仓、碎渣机等设备，是国内目前使用最为广泛的底渣处理系统。

型式1：炉下渣斗+关断门+刮板捞渣机+碎渣机，进渣沟；

型式2：炉下渣斗+关断门+刮板捞渣机+脱水渣仓；

型式3：炉下渣斗+关断门+刮板捞渣机+二级输送机+脱水渣仓；

二、系统主要设备及特点

1、GBL系列刮板捞渣机

GBL系列捞渣机通用规格有壳体宽度1200、1600、2000mm，对应的刮板有效宽度分别为100mm、1400mm、1750mm；按配用的圆环链条规格大小分为A、B、C、D系列。

主要特点有：

1.）全自动液压张紧，自动补偿链条因磨损引起的长度变化；

2.）采用锻焊结构的凹齿拖动链轮，齿形精准，导向性好，高耐磨；

3.）水下导轮采用水封结构，可防止渣水进入轴承，延长使用寿命；

4.）刮板与链条连接采用叉型无螺栓结构，拆装方便；

2、液压关断门

液压关断门吊装在锅炉炉下渣斗下（法兰连接或焊接连接），一般设计为储存及承载不少于锅炉燃用设计煤质MCR时4-8小时的排渣量,以便捞渣机检修时使用。

关断门片的油缸采用机械止回锁油缸，可避免因液压系统泄油等液压故障而使关断门打开，确保关断门关断检修时安全可靠。

3、脱水渣仓

脱水渣仓在锥体四周侧壁设置滤水板,进一步析水,集中排放；

仓底配置专用的气密结构的排渣闸门,不集渣、不漏水。

仓体直径一般5m-8m，容积100-300m3。

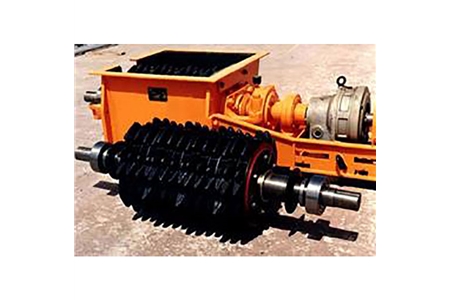

4、DGS830系列碎渣机

DGS-830系列单辊碎渣机主要用于电站锅炉除渣系统炉渣的破碎。该系列设备具有设计合理、结构紧凑、破碎力强、密封性好、性能稳定可靠的特点，同时具有“自控排障”、碎渣粒度可调等特点。

目前有链传动和直连联轴传动方式，齿辊分为多槽迷宫密封A\B\C三种形式；

A型齿辊：辊面全部布设辊齿板，破碎后粒度更细，适合粒度要求高的场合。

B型齿辊：在结构上与CE830的辊齿板通用，是应用最广泛的形式。辊齿板磨损失效后可方便地更换。

C型齿辊：适用于海水除渣或强结焦渣。C型齿辊的破碎力比A型和B型齿辊更强，有利于强结焦情况下的碎渣。

三、订货说明

用户可系统订货，也可按设备单独订货；订货时请列明以下问题：

1、锅炉容量

2、设备或系统出力
