焚烧项目除灰渣设备

一、概述

固体废物焚烧包括垃圾焚烧产生的高温渣及其锅炉烟道除尘后形成的高温灰，需经冷却、输送、储存，然后进入小车、吨袋等再处理。

常规除灰设备多为水冷螺旋输送机、埋刮板输送机、螺旋输送机、双翻板阀、星型给料阀及各种阀门等附件；

高温渣设备多通过湿式捞渣机水冷处理。

二、系统主要设备及特点

1、LSL系列 水冷螺旋输送机

水冷螺旋输送机是焚烧除灰的重要设备。是一种壳体为水冷套、中心管通水的螺旋输送机。由于其具备冷却、输送和破碎功能，且具备体积小、易布置、密封性好等特点，非常适合焚烧项目飞灰冷却。

LSL系列水冷螺旋根据叶片外径，可分为200mm，300mm，400mm、500mm等多种规格，输送量多为50kg/h到5t/h,灰温根据处理方式不同一般介于100-300℃之间。

水冷螺旋为承压换热部件，设备的设计、制造、验收按照GB150、GB151、JB/T4709等相关规范进行。

为保证设备安装可靠运行，除常规配置安全阀卸压外，还配置出水温度检测、水压检测和流量检测报警装置，以检测换热状态和运行状态。

2、热料型埋刮板输送机

MSR埋刮板为热料型埋刮板输送机，是国家通用运输设备结构类型之一。

一般可适应物料温度200℃下工况运行，输送倾角一般≤20°，由于目前需求输送量一般在50m3/h一下，规格只有MSR25、MSR32 、MSR40、MSR60几种。

壳体可以做成水冷套结构，以适应更高的温度工况，并起到一定的冷却作用。链条采用模锻链条，耐热合金钢材质，热处理后硬度44-50HRC，有良好的耐热性，和极高的力学性能，具备不易在高温状态下逐渐退火的特点，运行稳定，使用寿命长。

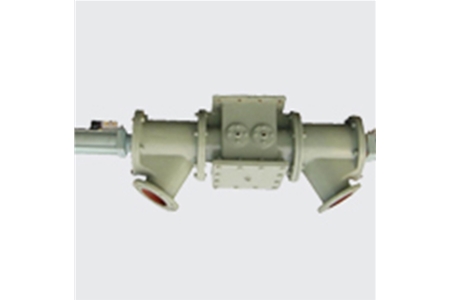

3、双翻板阀

双层翻板阀利用上下阀门在不同时间的开关使设备中间始终有一层阀板处于关闭隔断状态，来防止空气窜流。如果是在正压输送下，气动的双层锁气阀还可起到平衡及增压阀的助流作用，以达到设备即能连续脉动给料的同时又具有锁气的功能，以满足气力输送粉粒体物料的要求。

翻板阀产品特点：结构简单，气密性好；阀板与阀座交替开关，保持高密封性；耐磨损，适用高温下的密封；不易产生搭桥、卡堵现象。

法兰可供选择：方形和圆形。

可根据客户要求选择多种材质：不锈钢（SS304、SS304L、SS316、SS316L），碳钢等。

可供选择的驱动方式：气动和电动。

三、订货说明

用户可系统订货，也可按设备单独订货；订货时请列明以下问题：

1、设备出力、物料性质

2、输送水平距离和垂直高度

3、布置方式及数量
